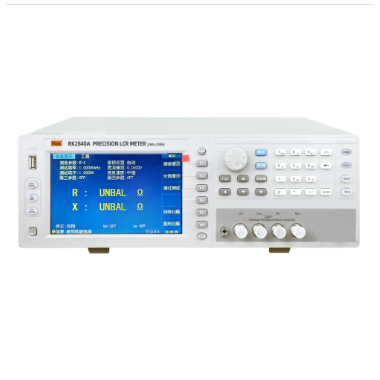

RK2840A/RK2840B系列数字电桥
产品介绍
RK2840系列是全新一代通用高性能LCR表。外形美观，操作简便。该产品提供稳定的6位测试分辨率，20Hz-5MHz的频率范围，10mV-5V信号电平，高达180次/秒，可满足元件与材料的所有测量要求，为产线质量保证、进货检验及实验室的高精度测量提供了保障。
应用领域
本仪器可广泛应用于工厂，院校，研究所，计量质检部门等对各类元器件的参数进行较为精确的测量。
性能特点
1、全中文显示，操作简便，显示内容完整丰富
2、20Hz-5MHz,分辨率：10mHz
3、基本精度:0.05%，六位读数分辨率
4、高速高效测量：最快180次/秒(含显示)
5、支持U盘升级，可快速保存测试数据至U盘
6、参数即时保存，关机不丢失
7、易用测试界面
8、自动LCR功能
2、20Hz-5MHz,分辨率：10mHz
3、基本精度:0.05%，六位读数分辨率
4、高速高效测量：最快180次/秒(含显示)
5、支持U盘升级，可快速保存测试数据至U盘
6、参数即时保存，关机不丢失
7、易用测试界面
8、自动LCR功能
技术参数
| 型号 | RK2840A | RK2840B | |
| 测量功能 | 测量参数 | |Z|,C,L,R, X, |Y|,B,G,D,Q,θ,DCR | |
| 基本精度 | 0.10% | ||
| 测试速度 | 快速: 180, 中速: 25, 慢速: 5 (次/秒) | ||
| 等效电路 | 串联, 并联 | ||
| 量程方式 | 自动, 保持 | ||
| 显示方式 | 直读，Δ ，Δ％ | ||
| 触发方式 | 内部、手动、自动DUT、外部、总线 | ||
| 校正功能 | 开路/短路/负载，全频清零、64点点频清零 | ||
| 图形扫描 | 频率、电平、偏置电压/电流 | ||
| 列表扫描 | 20点频率、电平、偏置电压/电流 | ||
| 显示器 | 800X480，7寸TFT彩屏 | ||
| 存储器 | 内部120组，外部U盘600组 | ||
| 测试频率 | 20Hz - 2MHz, 分辨率：10mHz | 20Hz - 5MHz, 分辨率：10mHz | |
| 输出阻抗 | 10Ω, 30Ω, 50Ω, 100Ω | ||
| 测试电平 | f≤1MHz,10mV ～ 5V，分辨率：10mV f＞1MHz,10mV ～ 1V，分辨率：10mV | ||
| 内部直流偏置源 | 电压模式 | -5V ～ +5V，1mV步进 | |
| 电流模式(内阻为100Ω) | -50mA ～ 50mA，100uA步进 | ||
| 测量显示范围 | |Z|, R,X | 0.0001Ω - 99.9999MΩ | |
| |Y|, G, B | 0.0001uS - 999.999S | ||
| C | 0.00001pF - 99.9999mF | ||
| L | 0.00001µH - 99.9999kH | ||
| D | 0.00001 - 9.99999 | ||
| θ(Deg) | -179.9°- 179.9° | ||
| θ(Rad) | -3.14159 - 3.14159 | ||
| Q | 0.01 - 99999.9 | ||
| Δ% | -999.99% - 999.99% | ||
| DCR | 1mΩ - 99.9999MΩ | ||
| 比较器 | 10档分选，BIN0 - BIN9，NG,AUXPASS/FAIL LED显示 | ||
| 接口 | RS232C/USB-HOST/USB-CDC/USB-TMC/HANDLER/GPIB（选件）/SCANNER（选件） | ||
| 温度 & 湿度 | 0°C - 40°C, ≤90%RH | ||
| 电源要求 | 电压 | 99V - 242V | |
| 频率 | 47.5Hz - 63Hz | ||
| 功耗 | ≤60 VA | ||
尺寸 (W×H×D) | 400mm×130mm×350mm | ||
| 重量 | 5.4kg | ||
| 随机标配 | 电源线、测试盒、测试夹、产品校准报告、合格证 | ||
